سایز لوله پلیکا :» جدول اندازه ، قطر ، ضخامت و وزن انواع لوله پلیکا PVC-U پی وی سی

مشخصات فنی و سایز لوله پلیکا

لوله PVC , پلیکا به صورت کلی به ۳ دسته زیر تقسیم بندی میشود از واچارپایپ :

  1. لوله پلیکا معمولی یا لوله پی وی سی  فشار ضعیف خرید از واچارپایپ

  2. لوله پلیکا نیمه قوی یا یو پی وی سی فاضلابی خرید از واچارپایپ

  3. لوله پلیکا فشار قوی U-PVC خرید از واچارپایپ

جدول سایزینگ انواع لوله پلیکا نیمه معمولی فشار قوی بر حسب اینچ میلیمتر
جدول سایز ، ضخامت و وزن انواع لوله پلیکا معمولی نیمه فشار قوی

سایز بندی استاندارد لوله های پلیکا PVC U چیست و بر چه اساسی است؟

سایز بندی استاندارد لوله های پلیکا در ایران برحسب اندازه قطر خارجی لوله و به میلیمتر میباشد .

در سطر زیر انواع سایز بندی پلیکا از کوچک ترین تا بزرگترین سایز موجود در بازار ایران بر حسب میلیمتر آمده است

  • انواع سایز ۲۰ – ۲۵ – ۳۲ – ۴۰ – ۵۰ – ۶۳ – ۷۵ – ۹۰ – ۱۱۰ – ۱۲۵ – ۱۶۰ – ۲۰۰ – ۲۵۰ – ۳۱۵ – ۳۵۵ – ۴۰۰ – ۵۰۰ میلیمتر از واچارپایپ

انواع سایز لوله پلیکا PVC U پی وی سی برحسب اینچ INCH چیست؟ سایزبندی

گاها قطر ، اندازه و سایز بندی انواع لوله پلیکا فاضلاب را به اینچ هم به کار میبرند.

که برای معادل سازی و تبدیل سایز های میلیمتر لوله پلیکا در سطر بالا تقریبا در سطر زیر برحسب اینچ به ترتیب آمده است .

جدول انتهای همین صفحه را نیز ملاحظه کنید .

  • انواع سایز ۱/۲ – ۳/۴ – ۱ – ۱/۴ ۱ – ۱/۲ ۱ – ۲ – ۱/۲ ۲ – ۳ – ۴ – ۵ – ۶ – ۸ – ۱۰ – ۱۲ – ۱۴ – ۱۶ – ۲۰ اینچ از واچارپایپ

انواع سایز لوله پلیکا PVC U پی وی سی بر اساس اصطلاح بازاری ” نمره ” چیست ؟

قطر ، اندازه و سایز بندی انواع سایز لوله پلیکا pvc u فاضلاب به سانتیمتر همان اصطلاح بازاری ” نمره ” است .

جدول زیر را نیز ملاحظه کنید

  • انواع سایز به نمره : ۲ – ۲٫۵ – ۳ – ۴ – ۵ – ۶ – ۷ – ۸ – ۱۰ – ۱۲ – ۱۶ یا ۱۵ – ۲۰ – ۲۵ – ۳۰ – ۳۵ – ۴۰ – ۵۰ سانت از واچارپایپ

نحوه تشخیص انواع سایز لوله پلیکا PVC U پی وی سی واچارپایپ :

در صورتی که قادر به اندازه گیری قطر بیرونی ( سایز لوله ) لوله پلیکا نیستید.

میتوانید از فرمول محیط دایره استفاده کنید .  محیط دور لوله پلیکا واچارپایپ را اندازه بگیرید و عدد بدست آمده

را بر عدد پی ( ۳٫۱۴ ) تقسیم کنید تا سایز لوله پلیکا را بدست آورید .

به عنوان مثال محیط بیرونی لوله پلیکا به سایز ۳۱۵ میلیمتر تقریبا معادل ۹۹۰ میلیمتر میباشد .

اندازه قطر × عدد پی (۳٫۱۴) = محیط دایره

جدول سایزبندی و اندازه انواع لوله های پلیکا PVC پی وی سی پلاستیکی برق به چه صورت است ؟

با توجه به این که از لوله های پلیکا یا همان PVC پی وی سی به دلیل نسوز بودن آن در تاسیسات

برقی ساختمان برای غلاف سیم و کابل های برق مورد استفاده قرار میگیرد ، سایز بندی آن

با اصطلاح PG بیان میشود که تقریبا معادل سایز های زیر میباشد .

در جدول انتهای همین صفحه از سایت واچارپایپ سایر مشخصات از جمله وزن ضخامت و .. نیز آمده است

میتوانید انجا را هم ملاحظه کنید .

  • سایز PG 13.5 تقریبا معادل ۲۰ میلیمتر یا ۱/۲ اینچ خرید از واچارپایپ

  • سایز PG 16 تقریبا معادل ۲۵ میلیمتر یا ۳/۴ اینچ خرید از واچارپایپ

  • سایز PG 21 تقریبا معادل ۳۲ میلیمتر یا ۱ اینچ خرید از واچارپایپ

  • سایز PG 29 تقریبا معادل ۴۰ میلیمتر یا ۱/۴ ۱ اینچ خرید از واچارپایپ

  • سایز PG 36 تقریبا معادل ۵۰ میلیمتر یا ۱/۲ ۱ اینچ خرید از واچارپایپ

  • سایز PG 48 تقریبا معادل ۶۳ میلیمتر یا ۲ اینچ خرید از واچارپایپ

در جدول انتهای همین صفحه از سایت واچارپایپ سایر مشخصات نیز آمده است میتوانید انجا را هم ملاحظه کنید .

لوله های پی وی سی مخصوص برق به دو صورت خم گرم و خم سرد تولید و در بازار ایران توسط واچارپایپ عرضه میگردد .

وزن لوله های پلیکا استاندارد چیست ؟

وزن استاندارد لوله های پلیکا در جدول انتهای همین صفحه از سایت واچارپایپ هست وزن و

سایر مشخصات را میتوانید ملاحظه کنید .

البته اکثر شرکت های تولید کننده به دلیل بالابردن کیفیت محصولات لوله های پلیکا pvc u لوله را با وزن بیشتر تولید میکنند .

به عنوان مثال لوله پلیکا به طول ۶ متر سایز ۱۱۰ به ضخامت ۳٫۲ میلیمتر تولید شرکت پلیمرگلپایگان PG تقریبا ۱۰ KG کیلوگرم وزن دارد

ولی در جدول زیر وزن این سایز لوله میبایست حداقل ۹٫۱ KG کیلوگرم باشد .

( منهای سایز لوله پلیکا )

تعریف سایز لوله های فلزی

سایز لوله عددی است که نشان دهنده قطر خارجی یا همان قطر واقعی لوله است .

سایز لوله به دو صورت اینچی INCH و میلیمتری MM بیان می شود.

  •  روش بیان سایز لوله های فلزی به اینچ

برای بیان سایز یک لوله بر حسب واحد اینچ لازم است در ابتدا با مفهوم NPS آشنا شویم.

NPS ) Nominal Pipe Size ) عددی است مربوط به قطر خارجی لوله ها

این عدد بر واحد اینچ و کوچکتر یا مساوی قطر خارجی است و به زبان ساده می توان گفت که NPS عدد رند شده

قطر خارجی لوله ها است واچارپایپ .

به عنوان مثال ، لوله ۱۲ اینچ یا NPS 12 دارای قطر خارجی ۱۲٫۷۵۰ اینچ بوده ،

در این روش رند شده و به NPS 12 معروف است.

برای بقیه سایز لوله ها هم همینگونه عدد قطر خارجی رند شده و NPS بدست می آید.

برای سایز های بالاتر یا مساوی ۱۴ اینچ، عدد NPS و قطر خارجی مساوی است .

برای بدست آوردن قطر واقعی لوله از سایز رند شده آن باید به استاندارد رجوع کرد .

  • روش بیان میلی متری سایز لوله های فلزی

روش دیگر نام گذاری سایز لوله ، نام گذاری لوله به روش ( DN ( Nominal Diameter است .

این روش سایز لوله را به واحد میلیمتر MM بیان می کند .

جالب است بدانید که DN و NPS یک لوله قابل تبدیل به هم هستند.

برای سایز لوله های بزرگتر یا مساوی ۴ اینچ ، شما و واچارپایپ میتوانید با ضرب NPS در عدد ۲۵ ، DN لوله بدست می آید.

به عنوان مثال NPS 4 برابر با DN 100 است.



برای کاهش صدا و لرزش ناشی از عبور فاضلاب از لوله های پلیکا ، واچارپایپ توصیه میکند از بست های

مخصوص استفاده کنید تا در آینده سر و صدای فاضلاب ساکنین رو آزار ندهد .

موارد کاربرد لوله PVC پلیکا معمولی یا لوله پلیکا فشار ضعیف :

این نوع پلیکا بیشتر برای سیستم تهویه ساختمان ( هواکش ساختمان ) مورد استفاده قرار می گیرد.

در نظر سنجی محبوب ترین برند لوله و اتصالات پلیکا در کانال

تلگرامی واچار پایپ شرکت کنید.



قیمت هر یک شاخه لوله پلیکا PVC U در سایت واچارپایپ چند است ؟

قیمت این محصول بستگی به شرکت سازنده ی آن و ضخامت آن دارد در زیر قیمت انواع برند های تولیدی در ایران

قرار داده شده با کلیک کردن بروی هر کدام از آن ها صفحه مربوط به آن برند و مارک در سایت واچارپایپ باز میشود و میتوانید قیمت را ملاحظه کنید .

سایز لوله پلیکا              سایز لوله پلیکا



سایز لوله پلیکا       سایز لوله پلیکا






موارد کاربرد لوله PVC پلیکا نیمه قوی :

این نوع پلیکا بیشتر برای سیستم فاضلاب ساختمان مورد استفاده قرار می گیرد البته از این نوع پلیکا به عنوان غلاف انواع کابل برق برای محافظ نیز استفاده می شود .

موارد کاربرد لوله PVC پلیکا فشار قوی :

این نوع پلیکا بیشتر برای سیستم فاضلاب در صنعت کارخانه ها به علت تحمل فشار بالا مورد استفاده قرار میگیرد البته از این نوع پلیکا نیز به عنوان غلاف انواع کابل برق برای محافظ نیز استفاده می شود .

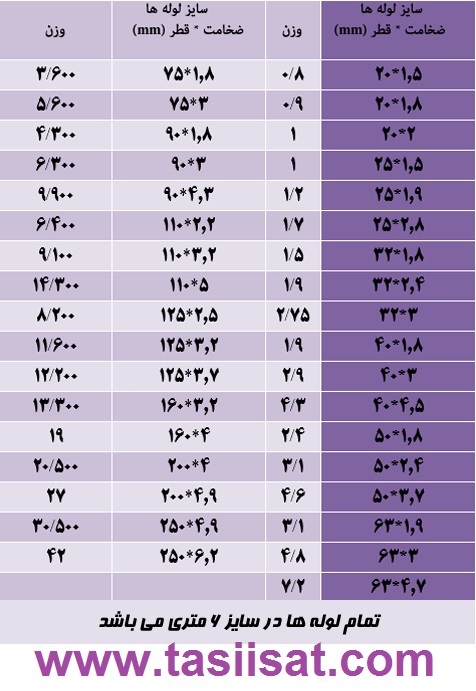

جدول سایز ، وزن و ضخامت انواع سایز لوله پلیکا PVC پی وی سی ( پلیکا PVC – U )

سایز بندی انواع سایز لوله پلیکا PVC , پلیکا ( پی وی سی PVC – U ) فاضلاب و برق از کوچک ترین

سایز لوله پلیکا
سایز لوله پلیکا

سایز تا بزرگ ترین ( لوله پلیکا سایز بزرگ ) در سایزهای مختلف و انواع سایز و اندازه ( قطر ) به اینچ و میلیمتر و سانتی متر به شرح زیر می باشد :

قطر ، اندازه و سایز بندی انواع سایز لوله پلیکا PVC , سایز لوله پلیکا فاضلاب به میلیمتر

>>> 20 – ۲۵ – ۳۲ – ۴۰ – ۵۰ – ۶۳ – ۷۵ – ۹۰ – ۱۱۰ – ۱۲۵ – ۱۶۰ – ۲۰۰ – ۲۵۰ – ۳۱۵ – ۳۵۰ – ۴۰۰

قطر ، اندازه و سایز بندی انواع سایز لوله پلیکا فاضلاب به اینچ

>>> 1/2 – ۳/۴ – ۱ – ۱/۴ ۱ – ۱/۲ ۱ – ۲ – ۱/۲ ۲ – ۳ – ۴ – ۵ – ۶ – ۸ – ۱۰ – ۱۲ – ۱۴ – ۱۶

قطر ، اندازه و سایز بندی انواع سایز لوله پلیکا فاضلاب به سانتیمتر

>>> 2 – ۲٫۵ – ۳ – ۴ – ۵ – ۶ – ۷ – ۸ – ۱۰ – ۱۲ – ۱۶ یا ۱۵ – ۲۰ – ۲۵ – ۳۰ – ۳۵ – ۴۰

در جدول زیر شما می توانید وزن یک شاخه ۶ متری ، ضخامت ، قطر و سایز بندی انواع سایز لوله پلیکا PVC ( پلیکا پی وی سی ) را مشاهده بفرمایید.

لازم به ذکر است قیمت لوله های پلیکا ( پی وی سی یو – PVC-U ) بر حسب یک شاخه
داخل لیست قیمت ها موجود است و طول هر یک شاخه لوله پلیکا ۶ متر می باشد .



شما می توانید از وبلاگ های ما نیز دیدن کنید >>> وبلاگ ۱ وبلاگ ۲ وبلاگ ۳ وبلاگ ۴

برای تهیه قیمت با ما تماس بگیرید

در صورت عدم ورود به کانال به شماره ۰۹۱۰۸۸۶۴۷۷۶ در تلگرام و یا به آیدی vacharpipe1@

پیغام داده تا به کانال بزرگ لوله و اتصالات هدایت شوید.


انواع محصولات

واچار پایپ عرضه کننده انواع محصولات از برند های زیر می باشد برای اطلاع از قیمت ها روی هرکدام از برندها کلیک کنید تا صفحه مربوطه باز شود .

یزدبسپار ( پوش فیت و سفید ( تک لایه )) ، آذین لوله سپاهان ، پلیمر اسپادانا ،

 هاکان پلاستیک ترکیه ( پوش فیت و سفید ( تک لایه )) ، نیک بسپار ( پوش فیت و سفید ( تک لایه ))

گروه صنعتی وحید ( پوش فیت و سفید ( تک لایه )) ، یزد لوله ، یزد پوش فیت

پلیران اتصال ( پوش فیت سایلنت پلی اتیلن پیچی و جوشی فاضلابی پوش فیت نیوفلکس ،

 پلیمر گلپایگان ( پلیکا پی وی سی ) ، تک ستاره گلپایگان ( پلیکا پی وی سی ) ،

آذر لوله تبریز ( پلیکا پی وی سی ) ، وینو پلاستیک ( پلیکا پی وی سی ) ، اتصالات پلیکا تهران ،

 پلی رود اتصال ( اتصالات پیچی و جوشی پلی اتیلن ) ، نیوپایپ ( پنج لایه پکس PEX )

 بهتراشان سپاهان ( پنج لایه پکس PEX ) ، شیرآلات پلیمری آبرو ، تجهیزات آبیاری آب آرا ،

تجهیزات آبیاری پایا بسپار ، شیرآلات چدنی فاراب اصل ، شیرآلات چدنی وگ ایران بی همتا ،

 شیرآلات برنجی کیزایران ، شیرآلات برنجی سیم ایتالیا CIM ، بست لوله بست ایران ،

عایق  الاستومری ایروفلکس ، اتصالات گالوانیزه برزیل توپی TUPY

لیست قیمت انواع لوله و اتصالات تک لایه پلی پروپیلن مزایا و معایب مشخصات

شما همچنین میتوانید از وبلاگ های ما نیز دیدن فرمایید

وبلاگ ۱ وبلاگ ۲ وبلاگ ۳ وبلاگ ۴ وبلاگ ۵ وبلاگ ۶ وبلاگ ۷ وبلاگ ۸ وبلاگ ۹ وبلاگ ۱۰ و …

سایز لوله پلیکا

ارسال انواع لوله و اتصالات

واچار پایپ قادر به ارسال سفارشات شما به اقصی نقاط کشور از جمله استان ها و شهر های : آذربایجان شرقی ، تبریز ، مراغه ، مرند ، اهر ، آذربایجان غربی ، ارومیه ، خوی ، میاندوآب ، مهاباد ، اصفهان ، کاشان ، خمینی‌ شهر ، نجف‌ آباد ، اردبیل ، پارس‌ آباد ، مشگین‌ شهر ، خلخال ، البرز ، کرج ، کمال‌ شهر ، نظر آباد ، محمد شهر ، ایلام ، دهلران، ایوان ، آبدانان ، بوشهر ، برازجان ، بندر کنگان ، بندر گناوه ،

تهران بزرگ ، شهریار ، اسلامشهر ، دماوند ، فیروزکوه ، بومهن ، شمال ، جنوب ، شرق ، غرب ، چهارمحال و بختیاری ، شهرکرد ، بروجن ، لردگان ، فرخ‌شهر ، خراسان جنوبی ، بیرجند ، قائن ، طبس ، فردوس ، خراسان رضوی ، مشهد ، نیشابور ، سبزوار ، تربت حیدریه ، خراسان شمالی ، بجنورد ، شیروان ، اسفراین ، آشخانه ،

خوزستان ،اهواز ، دزفول ، آبادان ، بندر ماهشهر ، زنجان ، ابهر ، خرمدره ، قیدار ، سیستان و بلوچستان ، زاهدان ، زابل ، ایرانشهر ، چابهار ، سمنان ، شاهرود ، دامغان ، گرمسار ، فارس ، شیراز ، مرودشت ، جهرم ، فسا ، قم ، قنوات ، جعفریه ، کهک ، قزوین ، الوند ، تاکستان ، آبیک ، کهکیلویه و بویراحمد ، دوگنبدان ، دهدشت ، لیکک ، کردستان ،سنندج ، سقز ، مریوان ، بانه ،کرمان ، سیرجان ، رفسنجان ، جیرفت ، کرمانشاه ، اسلام‌آباد غرب ، کنگاور ، جوانرود ، گیلان ، رشت ، بندر انزلی ، لاهیجان ، لنگرود ،

گلستان ، گرگان ، گنبد کاووس ، علی‌ آباد کتول ، بندر ترکمن ، لرستان ، خرم آباد ، بروجرد ، دورود ، کوهدشت ، مازندران ، ساری ، آمل ، بابل ، قائم شهر ، مرکزی ، اراک ، ساوه ، خمین ، محلات ، هرمزگان ،بندر عباس ، میناب ، دهبارز ، بندر لنگه ، همدان ، ملایر ، نهاوند ، اسدآباد ، یزد ، میبد ، اردکان و حمیدیا می باشد.

سایز (قطر بیرونی ) لوله بر حسب میلیمترسایز لوله بر حسب اینچسایز برقی PGسایز بازاریضخامت برحسب میلیمتروزن 1 شاخه 6 متریاصطلاح فشاری
20 -واچارپایپ1/2 اینچPG 13.5نمره 21/5 م م800 گرممعمولی
201/2 اینچPG 13.5نمره 21/8 م م900 گرمنیمه قوی
201/2 اینچPG 13.5 -واچارپایپنمره 22 م م1000 گرمفشار قوی -واچارپایپ
253/4 اینچ -واچارپایپPG 16نمره 2/51/5 م م1000 گرممعمولی
253/4 اینچPG 16نمره 2/51/9 م م1100 گرمنیمه قوی
25 -واچارپایپ3/4 اینچPG 16نمره 2/52/8 م م1200 گرمفشار قوی
321 اینچPG 21نمره 3 -واچارپایپ1/8 م م1/5 کیلوگرممعمولی
321 اینچPG 21نمره 32/4 م م1/9 کیلوگرمنیمه قوی
321 اینچPG 21نمره 33 م م2/8 کیلوگرمفشار قوی
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
401/4 1 اینچPG 29نمره 41/8 م م1/9 کیلوگرممعمولی
401/4 1 اینچPG 29نمره 43 م م2/9 کیلوگرمنیمه قوی
40 -واچارپایپ1/4 1 اینچPG 29نمره 44/5 م م4/2 کیلوگرمفشار قوی -واچارپایپ
501/2 1 اینچPG 36نمره 51/8 م م -واچارپایپ2/4 کیلوگرممعمولی
501/2 1 اینچPG 36 -واچارپایپنمره 52/4 م م3/1 کیلوگرمنیمه قوی
501/2 1 اینچPG 36نمره 53/7 م م4/6 کیلوگرمفشار قوی
63 -واچارپایپ2 اینچPG 48نمره 61/9 م م -واچارپایپ3/1 کیلوگرممعمولی -واچارپایپ
632 اینچPG 48نمره 63 م م4/8 کیلوگرمنیمه قوی
632 اینچPG 48 -واچارپایپنمره 64/7 م م7/2 کیلوگرمفشار قوی
751/2 2 اینچنمره 71/8 م م3/6 کیلوگرم -واچارپایپمعمولی
751/2 2 اینچ -واچارپایپنمره 73 م م5/6 کیلوگرمنیمه قوی
751/2 2 اینچنمره 73/6 م م7 کیلوگرمفشار قوی
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
903 اینچنمره 81/8 م م4/3 کیلوگرممعمولی
903 اینچنمره 83 م م6/3 کیلوگرمنیمه قوی
903 اینچنمره 84/3 م م9/9 کیلوگرمفشار قوی
110 -واچارپایپ4 اینچنمره 102/2 م م6/4 کیلوگرممعمولی
1104 اینچ -واچارپایپنمره 103/2 م م9/1 کیلوگرمنیمه قوی
1104 اینچنمره 105/4 م م14/5 کیلوگرمفشار قوی
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
1255 اینچنمره 122/5 م م8/2 کیلوگرممعمولی
1255 اینچنمره 123/2 م م11/8 کیلوگرمنیمه قوی
125 -واچارپایپ5 اینچنمره 124/7 م م -واچارپایپ18/5 کیلوگرمفشار قوی
1606 اینچ -واچارپایپنمره 153/2 م م13/3 کیلوگرممعمولی
1606 اینچنمره 154 م م19 کیلوگرمنیمه قوی
160 -واچارپایپ6 اینچنمره 157/7 م م32/3 کیلوگرمفشار قوی
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@
Tasiisat@ کانال تلگرام ما واچارپایپ
Tasiisat@ کانال تلگرام ما واچارپایپ
2008 اینچنمره 204 م م20/5 کیلوگرممعمولی
2008 اینچنمره 204/9 م م29 کیلوگرمنیمه قوی
200 -واچارپایپ8 اینچنمره 207/7 م م -واچارپایپ40/7 کیلوگرمفشار قوی
25010 اینچنمره 254/9 م م32/2 کیلوگرممعمولی
25010 اینچنمره 25 -واچارپایپ6/2 م م47/4 کیلوگرم -واچارپایپنیمه قوی
25010 اینچ -واچارپایپنمره 259/6 م م63/5 کیلوگرمفشار قوی
315 -واچارپایپ12 اینچنمره 306/2 م م54/9 کیلوگرممعمولی
31512 اینچنمره 30 -واچارپایپ7/7 م م67/8 کیلوگرمنیمه قوی
31512 اینچنمره 309/7 م م81/5 کیلوگرمفشار قوی
