در اجرای انواع سیستم های تاسیساتی، حصول اطمینان از اجرای درست و عملکرد صحیح مصالح و لوازم به کار رفته در ساختمان، امری اجتناب ناپذیر است.

لزوم تست اقلام مربوط به سیستم تاسیساتی پیش از شروع کار، در حین اجرا و در پایان اجرای پروژه تاسیساتی،

می تواند اطمینان خاطر را برای مجری و مصرف کننده ایجاد کند. سیستم لوله کشی فاضلابی نیز از این قاعده مستثنا

نبوده و این سیستم هم در هر سه بازه زمانی نام برده، نیاز به تست و بازدید دارد.

استاپر نام ابزاری است که برای تست لوله های فاضلابی پوش فیت مورد استفاده قرار می گیرد.

استاپر های موجود در بازار چند نوع مختلف هست که در زیر آنها را به شما معرفی میکنیم .

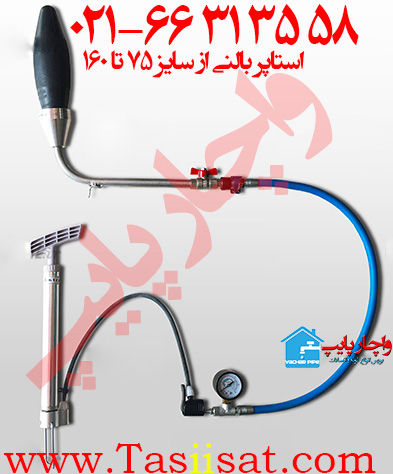

۱ ) استاپر بالنی

استاپر بالنی

استاپر بالنی

این دستگاه از یک بالن لاستیکی، یک گیج فشار، یک تلمبه باد، شیلنگ و کوپلینگ

تشکیل شده است. جهت استفاده از این دستگاه تست ابتدا لازم است بالن را در

داخل لوله قرار داده و به کمک تلمبه این بالن را تا فشار ۱٫۵ بار باد کرد. این تلمبه می

تواند فشار ایجاد شده توسط آب داخل لوله را که ده متر ارتفاع دارد؛ تحمل کند.

سیستم های فاضلابی پوش فیت به دلیل استفاده پر تعداد از اتصالات، باید پس از اتمام مراحل اجرا حتما تست شوند.

نحوه عملکرد این ابزار به گونه ای است که بالن این دستگاه که به شکل رینگ می باشد؛ به کمک پایه فلزی وارد اتصال سه راهی بازدید شده و این بالن پلاستیکی فضای داخل لوله را کاملا پر می کند و در نتیجه اجازه عبور آب را نمی دهد.

در این زمان آب در داخل لوله محصور شده و در صورتی که در قسمتی از سیستم نشتی وجود داشته باشد، آب به سرعت از این بخش خارج گردیده و مجری از محل دقیق نشتی مطلع می گردد.

این نوع از دستگاه تست استاپر معرفی شده ، دارای گیج تنظیم فشار ، شیلنگ و کوپلینگ هیوندای کره ، بالن لاستیکی آسترو آلمان بوده و به همراه یک عدد بالن یدکی  ارائه می گردد.

نکته : بالن یدک جداگانه بفروش میرسد.

نحوه عملکرد

نحوه عملکرد این استاپر به این گونه است که ابتدا بالن بادی را داخل لوله ای

که سایز آن بین ۷۵ تا ۱۶۰ می باشد؛ به حالتی قرار می دهیم که این بالن به

صورت عمودی داخل لوله قرار گرفته تا در صورت باد شدن استاپر، فضای داخل

لوله بسته شود. سپس به کمک پایه نگه دارنده که روی لوله استیل ضد زنگ

قرار گرفته، استاپر را روی دریچه بازدید محکم می کنیم.

شیلنگ تلمبه را به شیر قطع و وصل تعبیه شده روی لوله استیل، متصل

می نماییم و به کمک تلمبه، اقدام به باد کردن بالن می نماییم. میزان باد داخل بالن باید به اندازه ای باشد که گِیج فشار تلمبه، مقدار ۱/۵ بار را نشان

دهد.

استاپر

زمانی که فشار بالن به ۱/۵ بار رسید؛ تلمبه زدن را متوقف کرده، شیر قطع و وصل را محکم می بندیم

و تلمبه را از شیر جدا می نماییم. سپس آب را وارد سیستم می کنیم و تمامی مراحل تست را انجام می دهیم.

پس از پایان مراحل تست لوله های فاضلابی، شیر قطع و وصل را به آرامی باز کرده تا به واسطه کاهش اندازه

بالن پلاستیکی، آب داخل لوله ها از کنار بالن عبور نماید. باز کردن شیر قطع و وصل باید به آرامی صورت پذیرد

تا هنگام تخلیه آب، به شخص مجری و ابزار آسیب وارد نشود.

استاپرهای بادی جدید شامل یک بالن استوانه ای شکل از جنس پلاستیک مقاوم، گِیج فشار، تلمبه،

لوله استیل ضد زنگ انتقال هوا، پایه نگه دارنده و شیر قطع و وصل می باشد.

استاپر بادی با قابلیت تنظیم اندازه، دارای دو مجموعه می باشد.
۱٫ مجموعه بالن پلاستیکی و اتصال مربوطه و لوله استیل ضد زنگ به همراه پایه نگهدارنده و شیر قطع و وصل
۲٫ مجموعه تلمبه، شیلنگ رابط تلمبه و گیج فشار
که هر دو مجموعه نیز به صورت جدا گانه فروخته می شود.

نکته

نکته ۱: پایه نگه دارنده استاپر علاوه بر کمک به استقرار هر چه بهتر استاپر در لوله،

از جدا شدن بالن پلاستیکی از لوله استیل و به حرکت در آمدن آن در داخل لوله جلوگیری می کند؛

به همین جهت در هنگام قرار دادن استاپر لازم است محل مناسب و مستحکمی برای این پایه انتخاب گردد.
نکته ۲: در برخی از ساختمان ها، جهت افزایش سرعت کار، مجریان به صورت همزمان چندین بخش را مورد تست قرار می دهند.

یکی از ویژگی های این نوع استاپر این است که می توان پس از باد کردن بالن پلاستیکی،

مجموعه تلمبه را از بالن جدا نموده و جهت استفاده در سایر نقاط، با بالنی دیگر، به کار برد.
نکته ۳: از این نوع استاپر، با توجه به امکان تغییر اندازه بالن می توان برای لوله های فاضلابی از سایز ۷۵ تا سایز ۱۶۰ استفاده نمود.

نکته ۴: مهمترین ویژگی این نوع استاپر، امکان استفاده از آن برای لوله های فاضلابی غیر استاندارد

و لوله هایی است که به علت حمل و نقل، اجرا و انبارش نامناسب، آسیب دیده و یا دو پهن شده اند؛ می باشد.

نکته ۵: در سیستم لوله کشی فاضلابی پلی اتیلن، هنگام جوش اتصالات، به دلیل تغییر فرم قطر داخلی لوله

در قسمت جوش و ایجاد لبه، امکان استفاده از استاپر های ثابت وجود ندارد، اما با توجه به قابلیت تغییر

سایز در بالن استاپر های جدید، این مشکل به کلی برطرف شده است.

۲ ) استاپر دستی

این نوع استاپر همانطور که در شکل مشخص با استفاده از پیچ انتهای دسته عمل میکند .

این نوع از استاپر دارای سایز بندی می باشد و در سایز های ۶۳ – ۷۵ – ۹۰ – ۱۱۰ – ۱۲۵ – ۱۶۰

تولید میشود .



























نحوه تست لوله فاضلاب پوش فیت ( دستورالعمل تست لوله های فاضلابی پوش فیت )

تست لوله کشی فاضلاب بهداشتی ساختمان باید طبق الزامات مندرج در مقررات ملی ساختمان انجام شود.

آزمایش مقدماتی را پیش از نصب لوازم بهداشتی و تست نهایی را باید پس از نصب لوازم بهداشتی انجام داد.

به هنگام تست  همه اجزای لوله کشی فاضلاب بهداشتی ساختمان باید آشکار و قابل بررسی باشد.

هیچ یک از  اجزای لوله کشی فاضلاب بهداشتی ساختمان نباید با رنگ یا اجزای ساختمان پوشیده شود.

تست مقدماتی

این تست ممکن است قسمت به قسمت و یا در صورتی که مصالح لوله کشی و اتصال ها در برابر فشار  ارتفاع ( استاتیک )

ساختمان مقاوم باشد  به طور یکجا برای کلیه شبکه لوله کشی انجام شود.

در حالتی که کلیه شبکه لوله‌کشی به طور یکجا با آب تست شود ،  باید همه دهانه‌های باز شبکه لوله کشی

به جزء بالاترین دهانه باز هم به طور موقت بسته و تمام لوله ها پر از آب شود. پس از مدت ۱۵ دقیقه باید تمام قطعات

و اتصالات مورد بررسی قرار گیرند و اشتعال مشاهده نگردد.

در صورت مشاهده نشت آب باید قطعه معروف و یا اتصال ضعیف ترمیم و یا تعویض شود  و آزمایش با آب تکرار شود

در این حالت آزمایش شبکه لوله کشی فاضلاب و هواکش ممکن است با هم انجام گیرد.

در حالتی که شبکه لوله‌کشی قسمت به قسمت تست شود باید با استفاده از دریچه های بازدید و دسترسی

که روی لوله های قائم پیش بینی شده اند ساختمان در ارتفاع به چند دسته تقسیم می شود

و آزمایش با آب در هر منطقه به طور جداگانه صورت گیرد.

در هر منطقه به جز بالاترین فشار تست با آب نباید از ۳ متر ستون آب کمتر باشد به هیچ یک از قطعات

یا اتصال ها نباید در معرض فشاری کمتر از ۳ متر قرار گیرند.

پس از ۱۵ دقیقه باید همه قطعات و اتصال ها مورد بازرسی قرار گیرد و انشعاب مشاهده نشود.

در صورت مشاهده  نشت باید قطعه معیوب یا اتصال ضعیف ترمیم و تعویض شود و تست با آب تکرار شود.

در این حالت تست شبکه لوله کشی فاضلاب باید جدا از شبکه لوله کشی تهویه انجام گیرد.

تست نهایی

تست نهایی باید پس از نصب همه لوازم بهداشتی و قبل از آنکه روی لوله و اتصالات پوشانده شود و

کامل شدن سیستم لوله کشی فاضلاب و شبکه لوله کشی تهویه انجام شود  در این مرحله باید

انتهای لوله اصلی که فاضلاب را از ساختمان به خارج یا به نقطه ورودی به دستگاه تصفیه فاضلاب

در داخل ساختمان هدایت می کنندو نیز انتهای لوله های تهویه مسدود شود.

باید از آب موجود داخل لوله ۲۵ میلیمتر  آب و مدت آن ۱۵ دقیقه باشد.

ضمن اینکه در این مدت نباید فشار سنج هیچ کاهش فشاری نشان دهد .

در صورت مشاهده نشد باید قطعه معیوب و یادت سال ضعیف ترمیم و یا تعویض شود و تست با آب تکرار گردد.

۳ ) استاپر بادی

طریقه استفاده از دستگاه استاپر

تست آب بندی لوله های پوش فیت به وسیله دستگاه استاپر  به خصوص در سایزهای ۱۱۰ تا ۱۶۰

انجام میشود دستگاه استاپر بادی جهت تسهیل در روند تست لوله و حصول اطمینان از انجام

لوله کشی صحیح و استاندارد طراحی و ساخته شده است.

اجزای تشکیل دهنده دستگاه استاپر شامل سه قسمت ذیل است :

  1. یک دستگاه اصلی
  2. لاستیک یدک
  3. تلمبه باد
دستگاه استاپر بادی

دستگاه استاپر بادی

دستگاه اصلی استاپر از قطعات زیر تشکیل شده است

  1. لاستیک : با انبساط خود موجب بسته شدن مسیر می گردد
  2. نشان دهنده ی فشار ( گیج )  : جهت مطمئن شدن از میزان فشار اعمال شده روی دستگاه می باشد
  3. سر والو : قطعه برنجی ست که جهت اتصال سر تلمبه  باد تعبیه شده است و به دلیل
    حساسیت قطعه باید دقت لازم در محافظت و نگهداری از آن صورت پذیرد
  4. نگهدارنده دستگاه : قطعه ای کرد که در انتهای دسته اصلی استاپر قرار داده شده
    تا بعد از قرار دادن دستگاه در محله مورد نظر باعث خروج آن نشوند
استاپر بادی

استاپر بادی

طریقه کار با دستگاه

ابتدا دستگاه را همانطور که در شکل میبینید در دست گرفته و روبروی دریچه بازدید مورد نظر قرار می دهیم  ( شکل ۱ و ۲ )

سپس استاپر را به صورتی که لاستیک آن به لبه‌های دریچه برخورد نکنند و باعث خرابی آن نشود

داخل می نماییم دقت شود دستگاه به صورت ۹۰ درجه قرار گیرد ( شکل ۳ و ۴ )

اکنون دستگاه و ماده کار می باشد ولی باید دقت نمایید که نگهدارنده  لبه دریچه بازدید باشد ( شکل ۵ و ۶ )

تلمبه باد را همانطور که در شکل میبینید به سر والو متصل می‌نماید ( شکل ۷ و ۸ )

قسمت پایین تلمبه را گرفته و با دست دیگر شروع به تلمبه زدن می‌نماییم ( شکل ۹ )

همزمان با عملیات تلمبه زدن باید مراقب باشیم فشار از مقدار مجاز بیشتر نشود ( شکل ۱۰ )

مربوط به شکل 10

مربوط به شکل ۱۰

پس از رسیدن فشار به میزان مورد نیاز  دسته سری تلمبه را از قسمت انتهای دستگاه خارج می نماییم ( شکل ۱۱ و ۱۲ )

جهت بیرون آوردن دستگاه از داخل لوله  لاستیک را خالی می‌نماید و طبق شکل بیرون می‌آوریم ( شکل  ۱۳ ۱۴ و ۱۵ )

در هنگام استفاده از دستگاه توجه به نکات زیر ضروری است

  1. به منظور اطمینان از سالم ماندن دستگاه در خارج از لوله پیشنهاد می گردد دستگاه بیش از مقدار اعلام شده باد نشود .
  2. از زدن ضربه و دستکاری سر والو خودداری شود .
  3. بعد از قرار گرفتن دستگاه داخل شبکه از بالا بردن بیش از اندازه فشار اعلام شده که جدا خودداری فرمایید .
  4. این دستگاه جهت استفاده از لوله های پوش فیت  طراحی شده است و استفاده از آن جهت دوره های دیگر پیشنهاد نمی گردد
